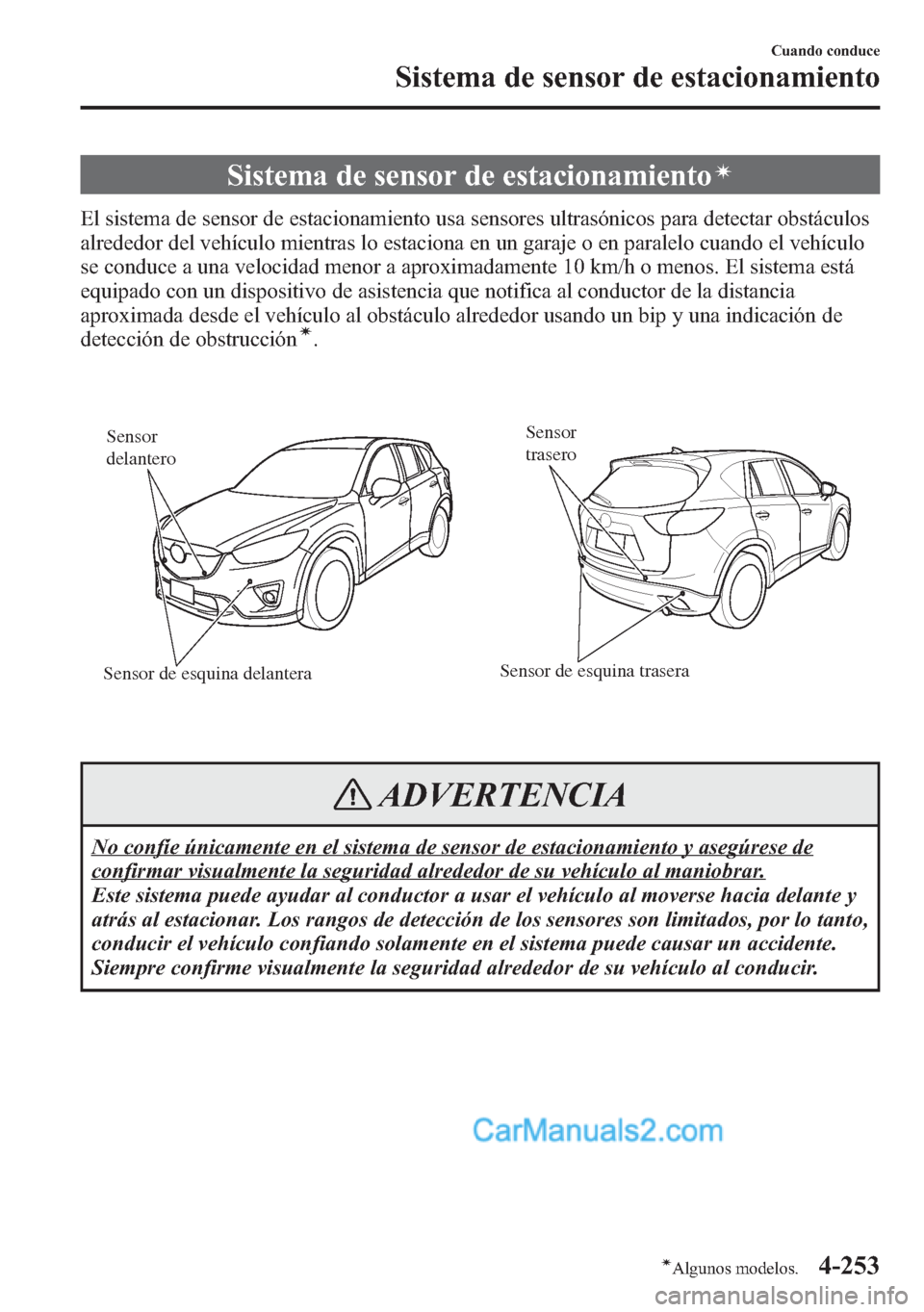

Sistema de sensor de estacionamientoí
El sistema de sensor de estacionamiento usa sensores ultrasónicos para detectar obstáculos
alrededor del vehículo mientras lo estaciona en un garaje o en paralelo cuando el vehículo
se conduce a una velocidad menor a aproximadamente 10 km/h o menos. El sistema está
equipado con un dispositivo de asistencia que notifica al conductor de la distancia
aproximada desde el vehículo al obstáculo alrededor usando un bip y una indicación de
detección de obstrucción
í.
Sensor
delantero
Sensor de esquina delanteraSensor
trasero
Sensor de esquina trasera
ADVERTENCIA
No confíe únicamente en el sistema de sensor de estacionamiento y asegúrese de
confirmar visualmente la seguridad alrededor de su vehículo al maniobrar.
Este sistema puede ayudar al conductor a usar el vehículo al moverse hacia delante y
atrás al estacionar. Los rangos de detección de los sensores son limitados, por lo tanto,
conducir el vehículo confiando solamente en el sistema puede causar un accidente.
Siempre confirme visualmente la seguridad alrededor de su vehículo al conducir.
Cuando conduce
Sistema de sensor de estacionamiento
4-253íAlgunos modelos.

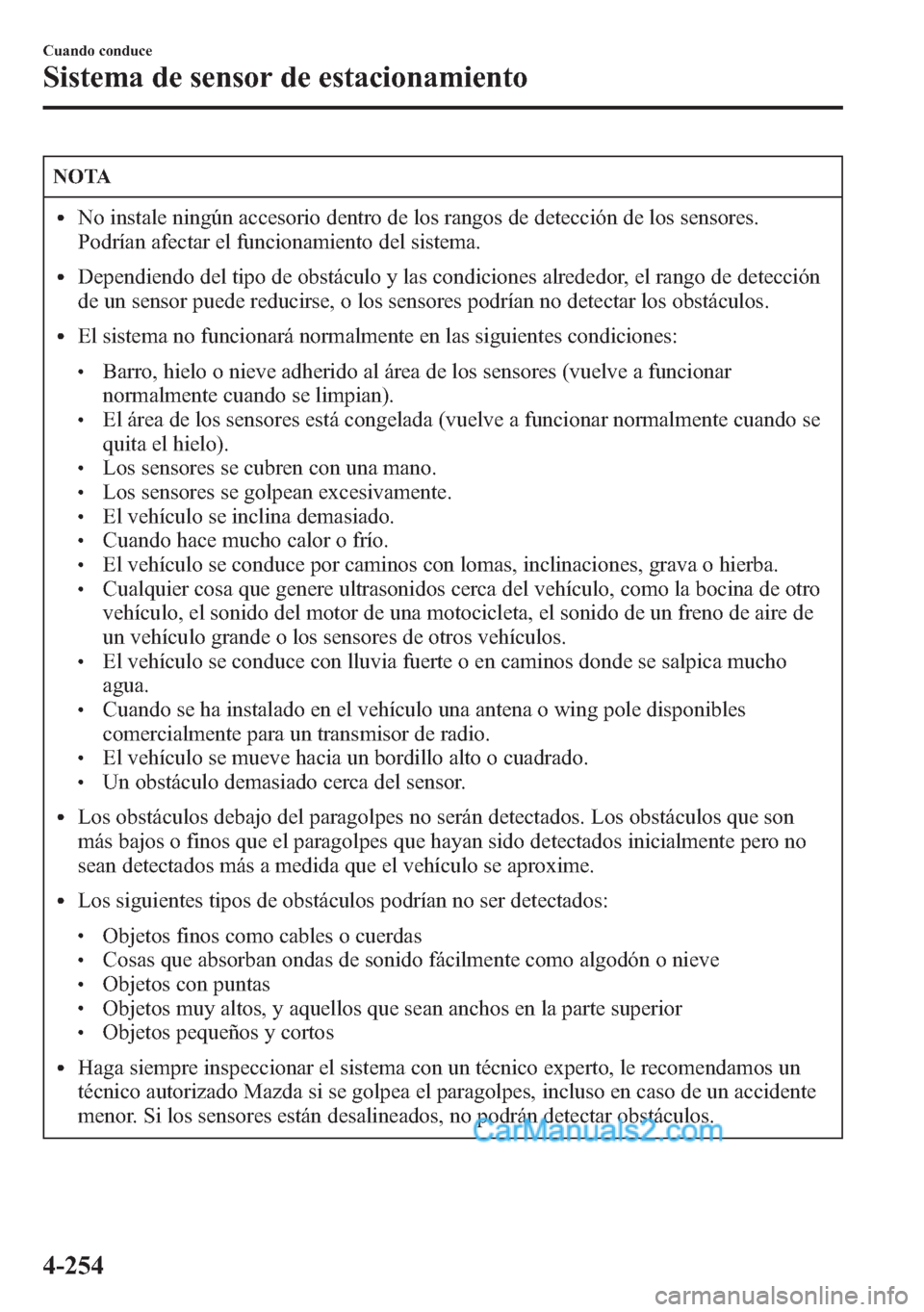

NOTA
lNo instale ningún accesorio dentro de los rangos de detección de los sensores.
Podrían afectar el funcionamiento del sistema.
lDependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección
de un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
lEl sistema no funcionará normalmente en las siguientes condiciones:
lBarro, hielo o nieve adherido al área de los sensores (vuelve a funcionar
normalmente cuando se limpian).
lEl área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).
lLos sensores se cubren con una mano.lLos sensores se golpean excesivamente.lEl vehículo se inclina demasiado.lCuando hace mucho calor o frío.lEl vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.lCualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de
un vehículo grande o los sensores de otros vehículos.
lEl vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho
agua.
lCuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.
lEl vehículo se mueve hacia un bordillo alto o cuadrado.lUn obstáculo demasiado cerca del sensor.
lLos obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son
más bajos o finos que el paragolpes que hayan sido detectados inicialmente pero no
sean detectados más a medida que el vehículo se aproxime.
lLos siguientes tipos de obstáculos podrían no ser detectados:
lObjetos finos como cables o cuerdaslCosas que absorban ondas de sonido fácilmente como algodón o nievelObjetos con puntaslObjetos muy altos, y aquellos que sean anchos en la parte superiorlObjetos pequeños y cortos
lHaga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
4-254
Cuando conduce
Sistema de sensor de estacionamiento

NOTA
lEl sistema puede sufrir un malfuncionamiento si el bip no funciona o si el indicador
no se enciende cuando se conecta el interruptor de sensores de asistencia de
estacionamiento. Consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
lEl sistema puede sufrir un malfuncionamiento si se escucha el bip que indica un
malfuncionamiento del sistema y el indicador destella. Consulte a un técnico experto,
le recomendamos un técnico autorizado Mazda.
lEl bip que indica un malfuncionamiento del sistema podría no escucharse si la
temperatura ambiente es extremadamente fría, o si se adhiere barro, hielo o nieve al
área de los sensores. Retire cualquier material extraño del área de los sensores.
lCuando instala un gancho de remolque, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.

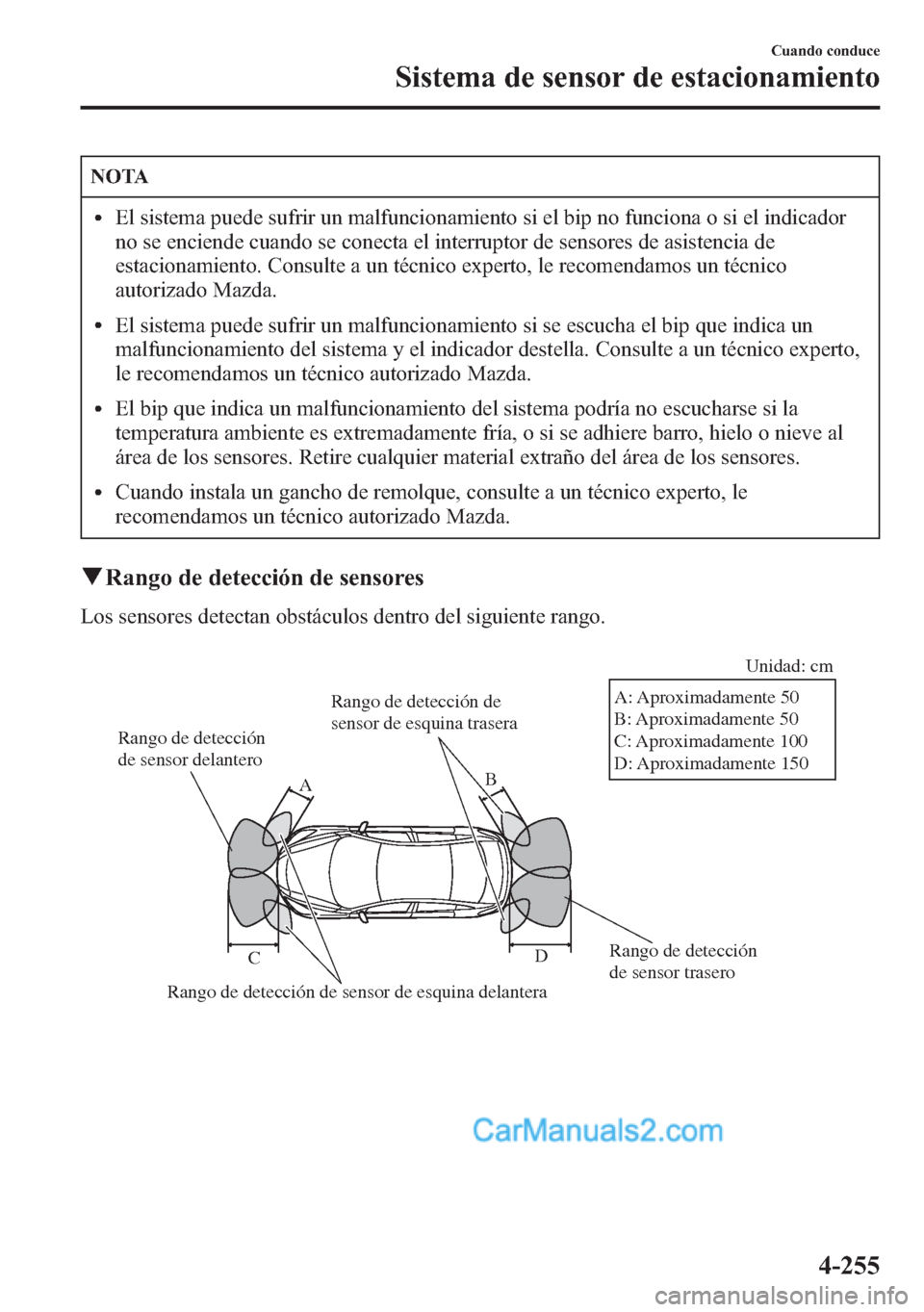

qRango de detección de sensores
Los sensores detectan obstáculos dentro del siguiente rango.
Rango de detección
de sensor delantero
Rango de detección de sensor de esquina delanteraRango de detección
de sensor trasero Rango de detección de
sensor de esquina trasera
BUnidad: cm
A
D
CA: Aproximadamente 50
B: Aproximadamente 50
C: Aproximadamente 100
D: Aproximadamente 150
Cuando conduce
Sistema de sensor de estacionamiento
4-255

qFuncionamiento del sistema de sensor de asistencia de estacionamiento
El interruptor se puede activar cuando el encendido se gira a ON, la palanca de cambios se
encuentra en cualquier posición excepto marcha atrás (R), y la velocidad del vehículo es
aproximadamente 10 km/h o menos.
Cuando se oprime el interruptor del sensor de estacionamiento, se escucha un bip y se
exhibe la indicación de detección de obstrucción
íen la pantalla de audio, y se enciende el
indicador en el interruptor.
Indicador
NOTA
Si se cancela el sistema, no se repondrá automáticamente incluso cuando la velocidad del
vehículo haya disminuido a 10 km/h o menos.
Condición de detección de sensor
El sistema se puede usar cuando el encendido se gira a ON y se ha conectado el interruptor
de sensor de asistencia de estacionamiento.
El sistema luego funcionará cuando se coloque la palanca de cambios en marcha atrás (R).
Los sensores detectan obstáculos en las siguientes condiciones:
Sensor Condición
Sensor delanteroLa palanca de cambios se encuentra en cualquier posición excepto marcha atrás (R), y
la velocidad del vehículo es aproximadamente 10 km/h o menos.
Sensor de esquina
delanteraLa velocidad del vehículo es de aproximadamente 10 km/h o menos.
Sensor trasero La palanca de cambios se encuentra en marcha atrás (R).
Sensor de esquina traseraLa palanca de cambios se encuentra en marcha atrás (R), y la velocidad del vehículo es
aproximadamente 10 km/h o menos.
El sistema se cancela en las siguientes condiciones:
lSe oprime el interruptor del sensor de estacionamiento mientras está funcionando el
sensor de estacionamiento.
4-256
Cuando conduce
íAlgunos modelos.
Sistema de sensor de estacionamiento

lLa velocidad del vehículo es 10 km/h o más.

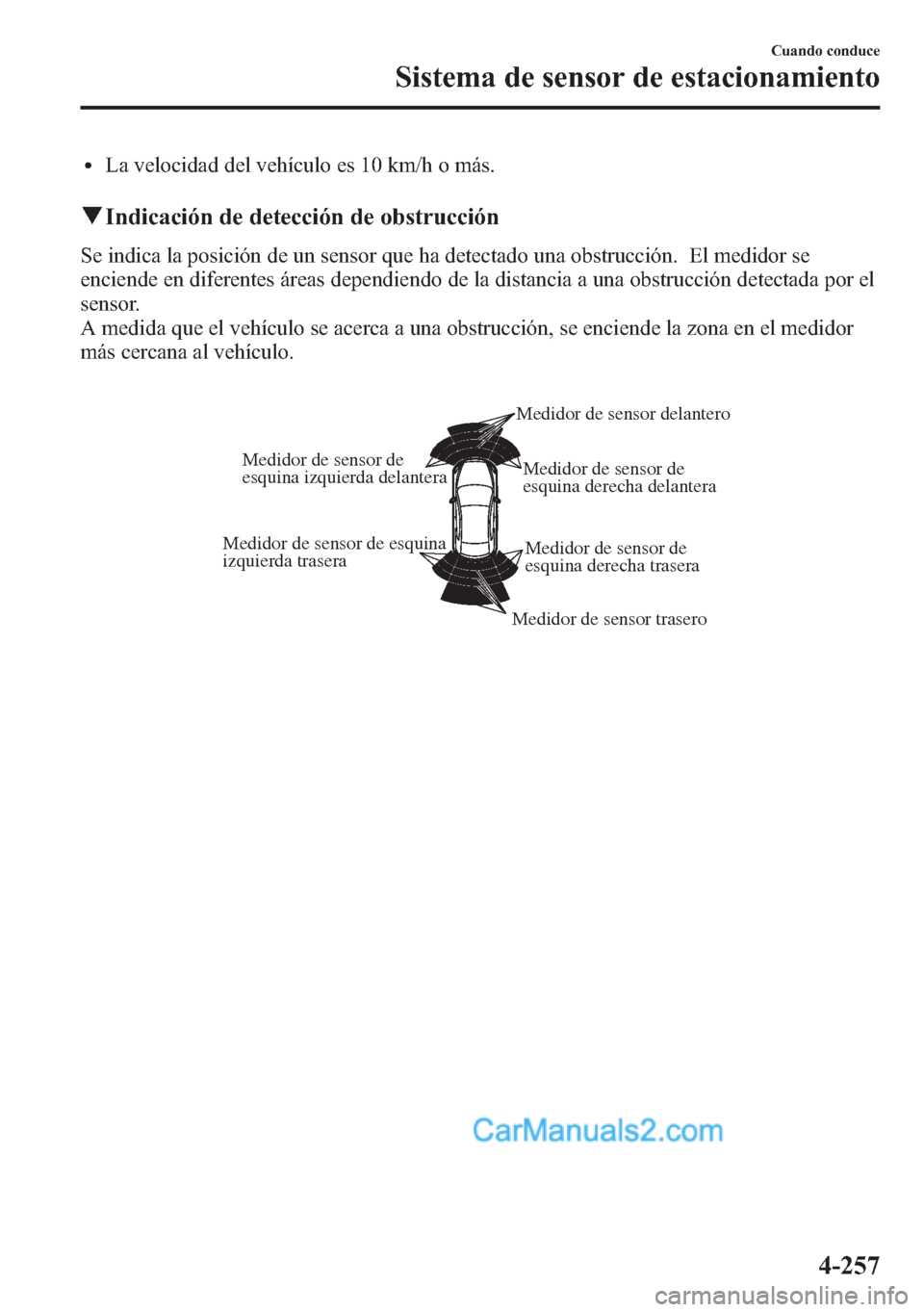

qIndicación de detección de obstrucción
Se indica la posición de un sensor que ha detectado una obstrucción. El medidor se
enciende en diferentes áreas dependiendo de la distancia a una obstrucción detectada por el
sensor.
A medida que el vehículo se acerca a una obstrucción, se enciende la zona en el medidor
más cercana al vehículo.
Medidor de sensor de
esquina izquierda delanteraMedidor de sensor de
esquina derecha delantera
Medidor de sensor de
esquina derecha trasera Medidor de sensor de esquina
izquierda traseraMedidor de sensor delantero
Medidor de sensor trasero
Cuando conduce
Sistema de sensor de estacionamiento
4-257

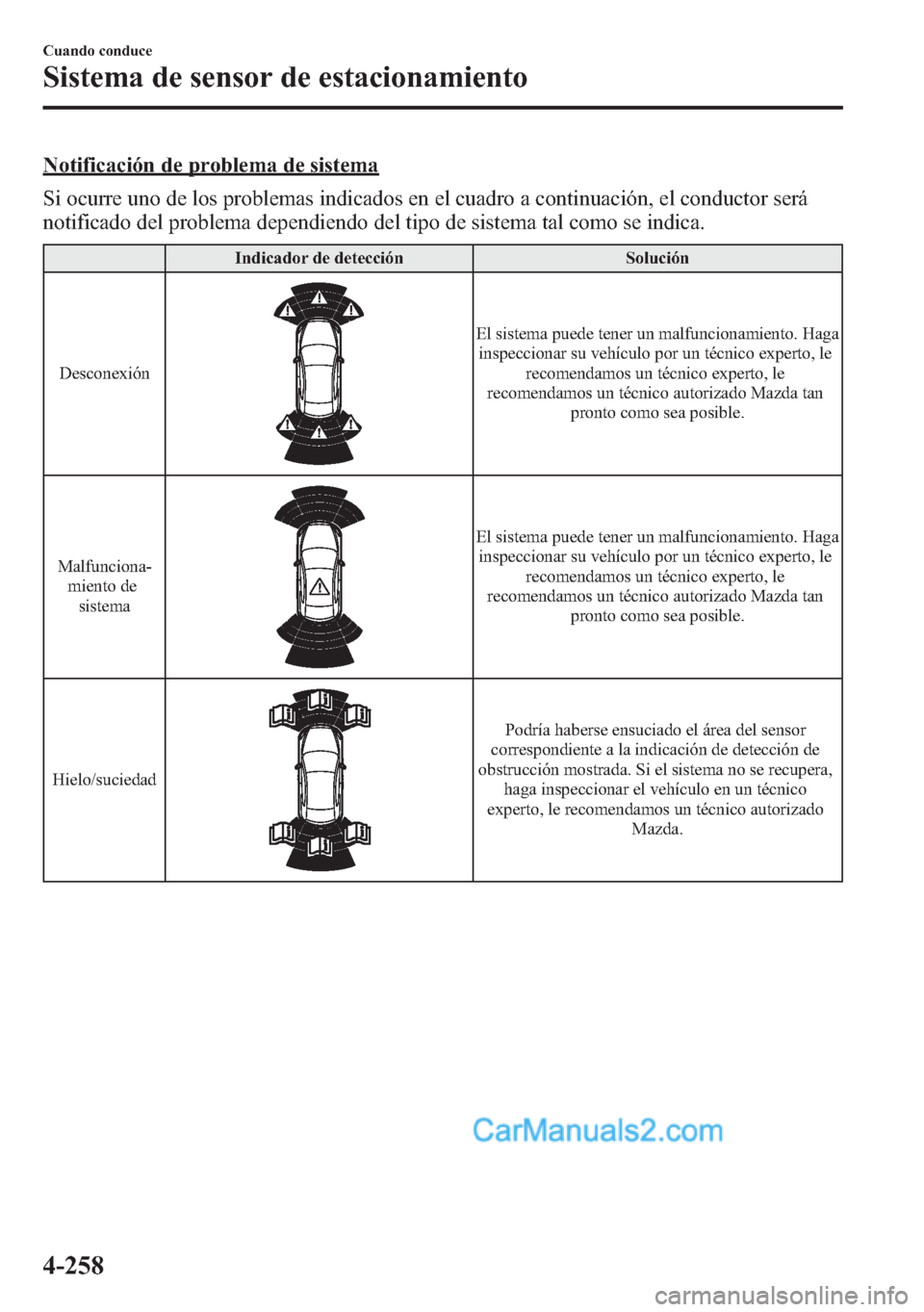

Notificación de problema de sistema
Si ocurre uno de los problemas indicados en el cuadro a continuación, el conductor será
notificado del problema dependiendo del tipo de sistema tal como se indica.
Indicador de detección Solución
Desconexión
El sistema puede tener un malfuncionamiento. Haga
inspeccionar su vehículo por un técnico experto, le
recomendamos un técnico experto, le
recomendamos un técnico autorizado Mazda tan
pronto como sea posible.
Malfunciona-
miento de
sistema
El sistema puede tener un malfuncionamiento. Haga
inspeccionar su vehículo por un técnico experto, le
recomendamos un técnico experto, le
recomendamos un técnico autorizado Mazda tan
pronto como sea posible.
Hielo/suciedad
Podría haberse ensuciado el área del sensor
correspondiente a la indicación de detección de
obstrucción mostrada. Si el sistema no se recupera,
haga inspeccionar el vehículo en un técnico
experto, le recomendamos un técnico autorizado
Mazda.
4-258
Cuando conduce
Sistema de sensor de estacionamiento

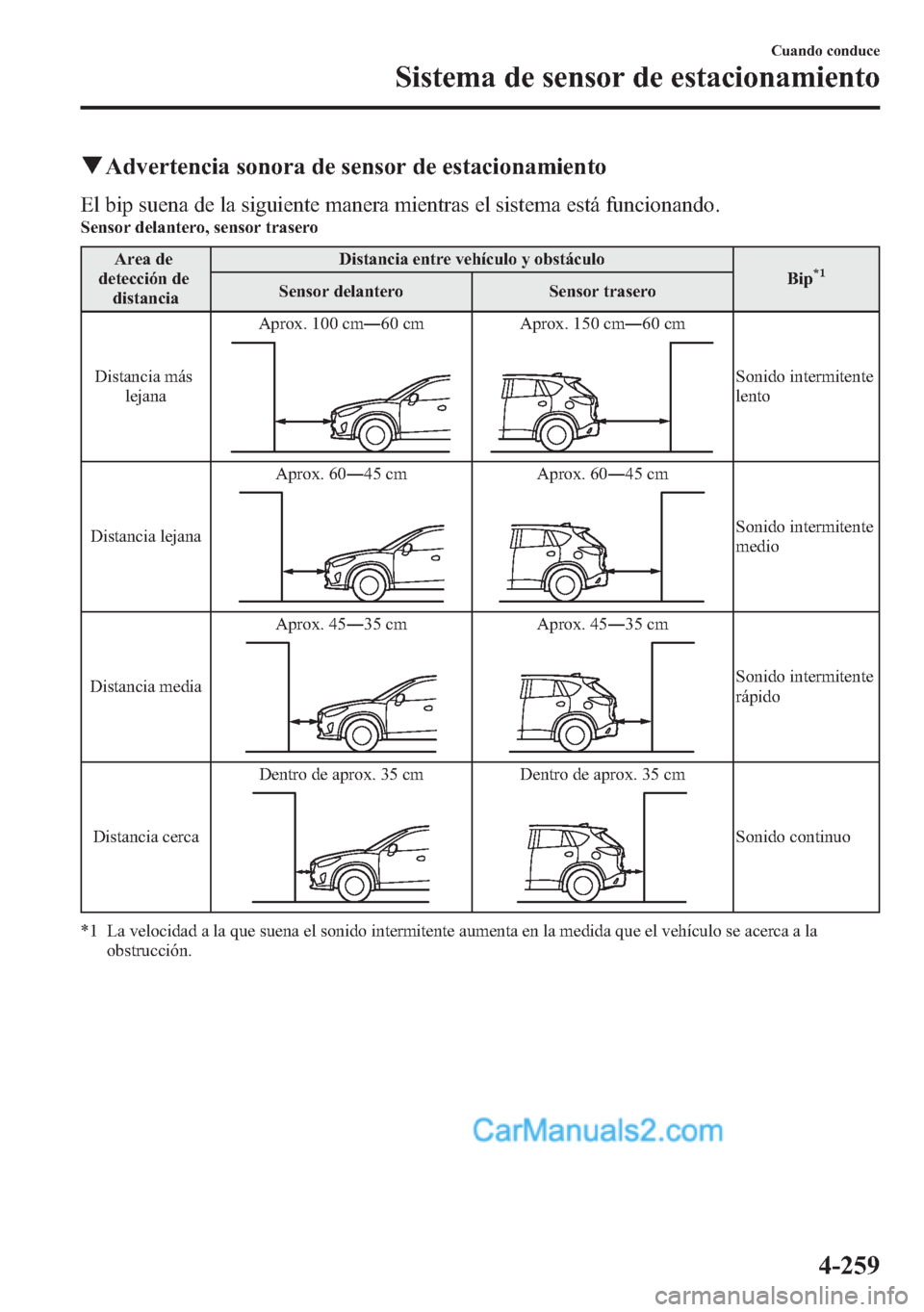

qAdvertencia sonora de sensor de estacionamiento
El bip suena de la siguiente manera mientras el sistema está funcionando.Sensor delantero, sensor trasero
Area de
detección de
distanciaDistancia entre vehículo y obstáculo
Bip
*1Sensor delantero Sensor trasero
Distancia más
lejanaAprox. 100 cm―60 cm
Aprox. 150 cm―60 cm
Sonido intermitente
lento
Distancia lejanaAprox. 60―45 cm
Aprox. 60―45 cm
Sonido intermitente
medio
Distancia mediaAprox. 45―35 cm
Aprox. 45―35 cm
Sonido intermitente
rápido
Distancia cercaDentro de aprox. 35 cm
Dentro de aprox. 35 cm
Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.
Cuando conduce
Sistema de sensor de estacionamiento
4-259

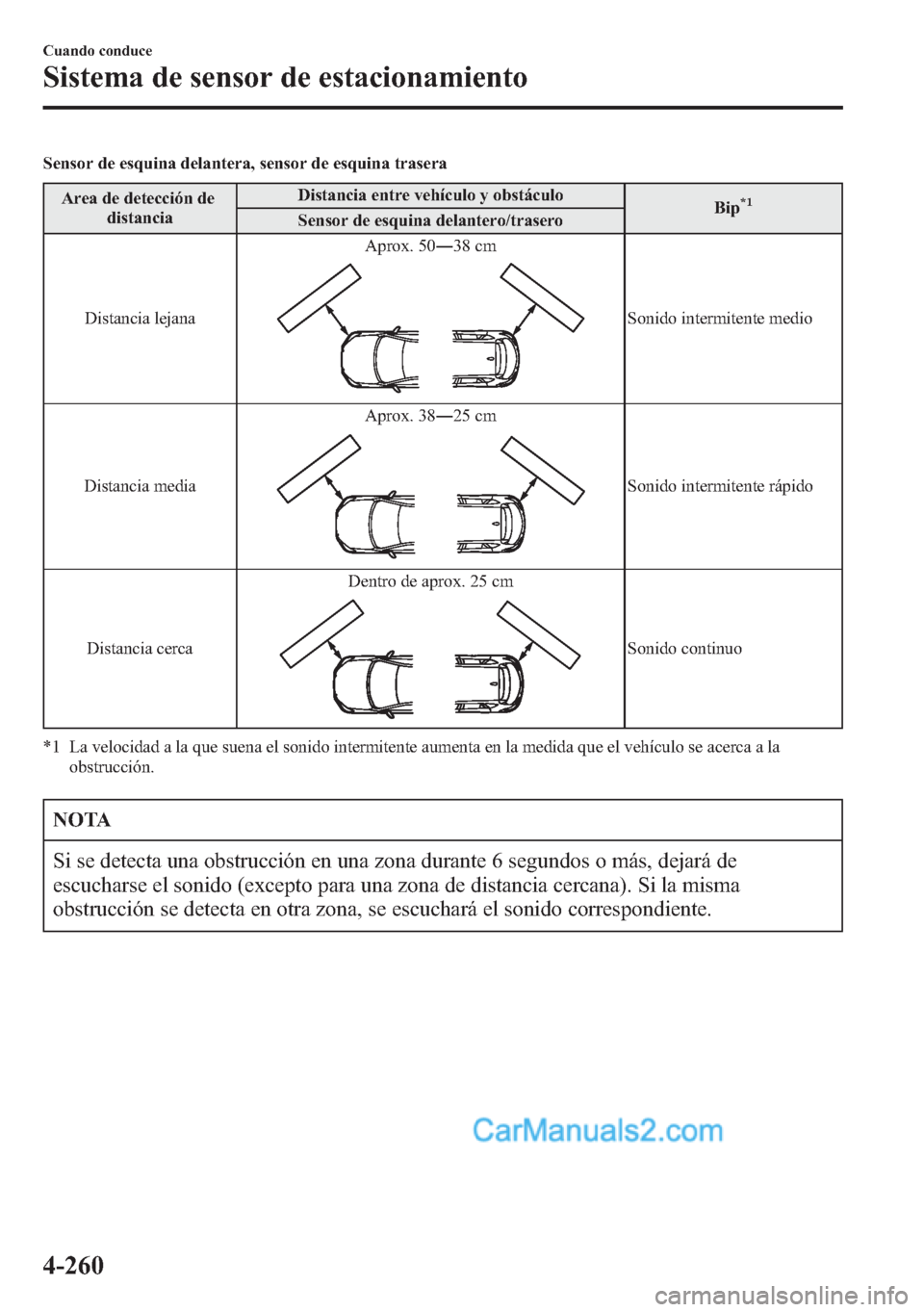

Sensor de esquina delantera, sensor de esquina trasera
Area de detección de
distanciaDistancia entre vehículo y obstáculo
Bip
*1Sensor de esquina delantero/trasero
Distancia lejanaAprox. 50―38 cm
Sonido intermitente medio
Distancia mediaAprox. 38―25 cm
Sonido intermitente rápido
Distancia cercaDentro de aprox. 25 cm
Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.
NOTA
Si se detecta una obstrucción en una zona durante 6 segundos o más, dejará de
escucharse el sonido (excepto para una zona de distancia cercana). Si la misma
obstrucción se detecta en otra zona, se escuchará el sonido correspondiente.
4-260
Cuando conduce
Sistema de sensor de estacionamiento

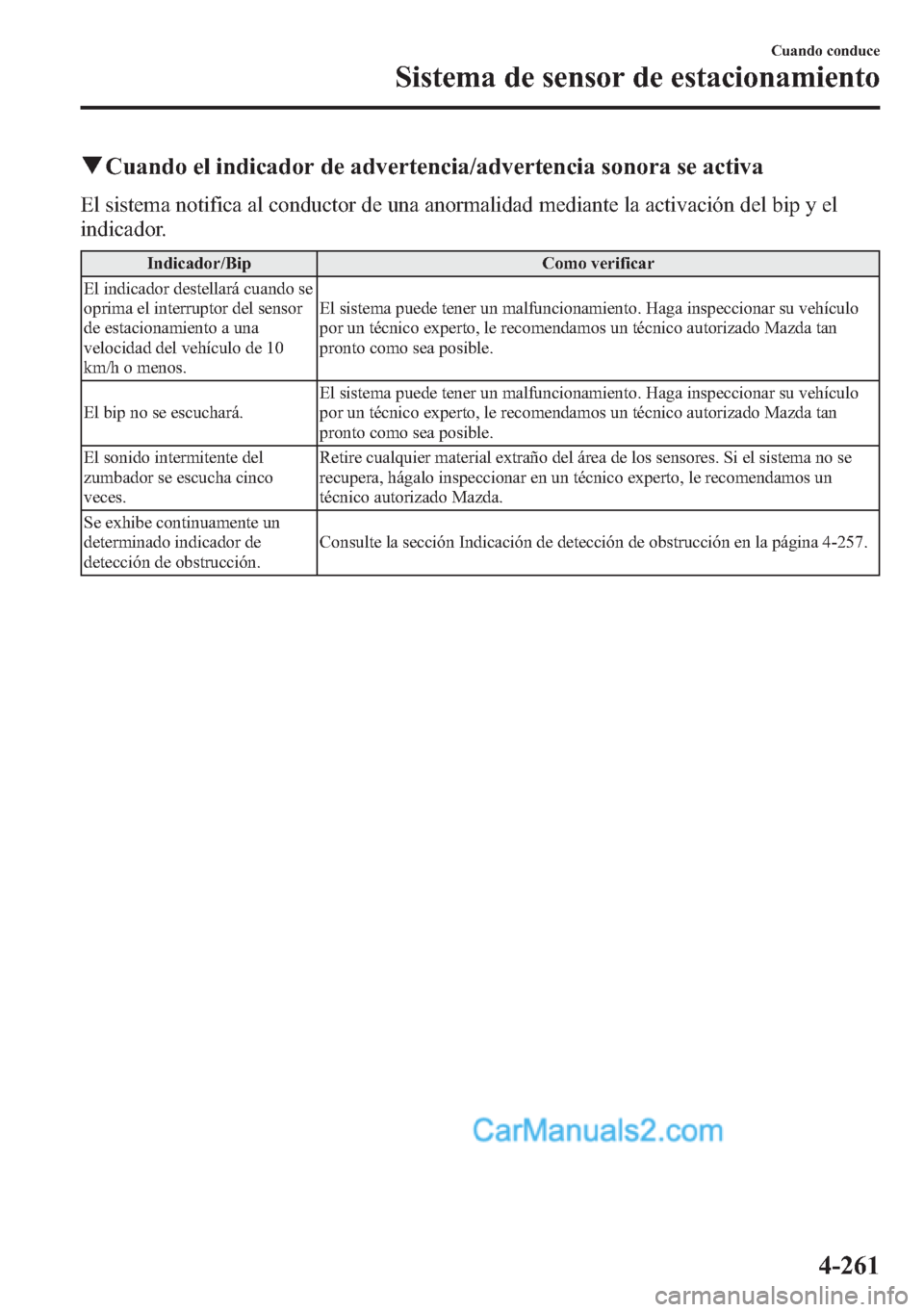

qCuando el indicador de advertencia/advertencia sonora se activa
El sistema notifica al conductor de una anormalidad mediante la activación del bip y el
indicador.
Indicador/Bip Como verificar
El indicador destellará cuando se
oprima el interruptor del sensor
de estacionamiento a una
velocidad del vehículo de 10
km/h o menos.El sistema puede tener un malfuncionamiento. Haga inspeccionar su vehículo
por un técnico experto, le recomendamos un técnico autorizado Mazda tan
pronto como sea posible.
El bip no se escuchará.El sistema puede tener un malfuncionamiento. Haga inspeccionar su vehículo
por un técnico experto, le recomendamos un técnico autorizado Mazda tan
pronto como sea posible.
El sonido intermitente del
zumbador se escucha cinco
veces.Retire cualquier material extraño del área de los sensores. Si el sistema no se
recupera, hágalo inspeccionar en un técnico experto, le recomendamos un
técnico autorizado Mazda.
Se exhibe continuamente un
determinado indicador de
detección de obstrucción.Consulte la sección Indicación de detección de obstrucción en la página 4-257.
